A montagem basicamente é a mesma da versão com a 1º seca, a diferença é somente que este tem um sistema de sincronismo a mais, na 1º marcha e na ré.

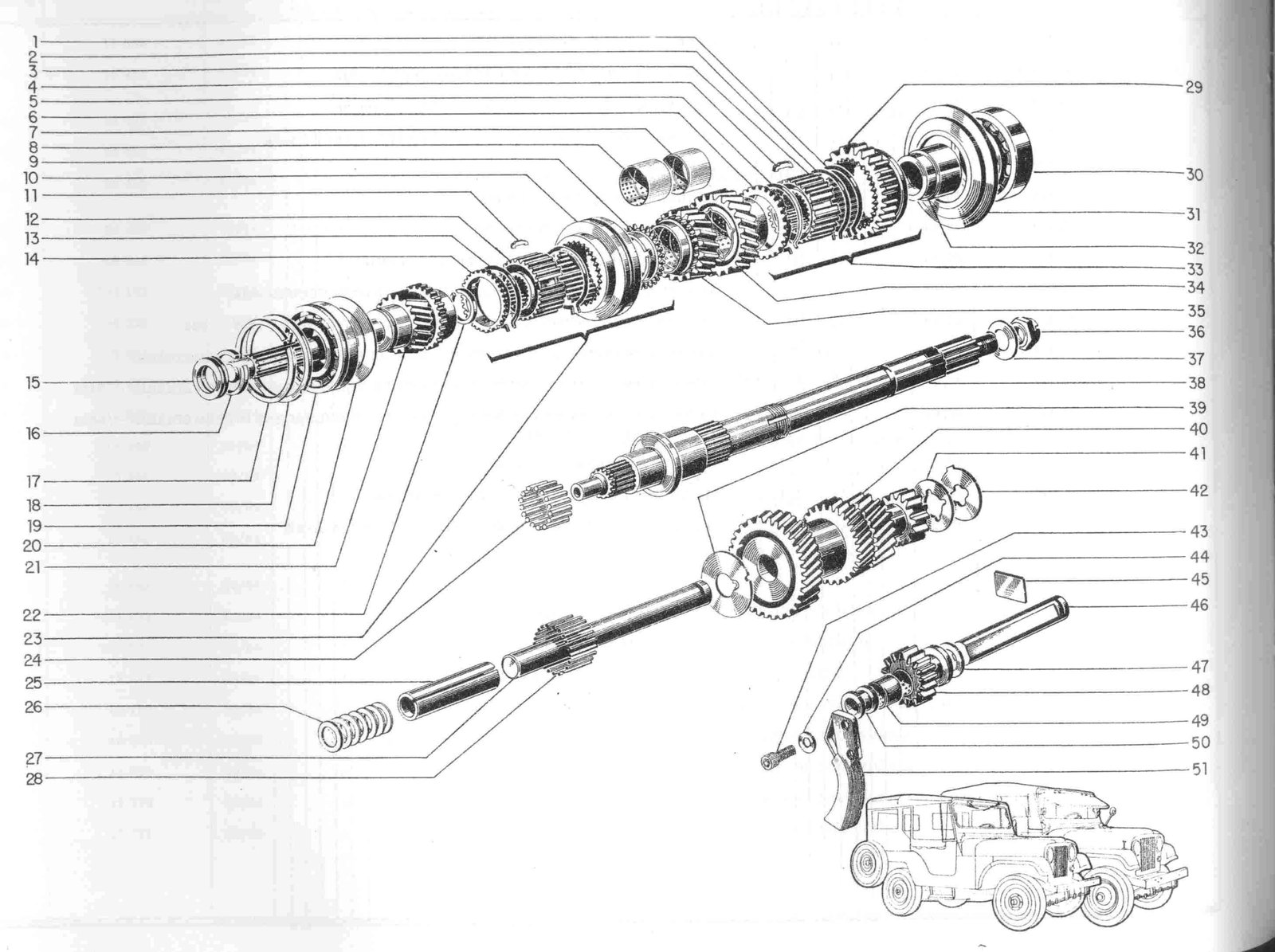

CAIXA DE TRANSMISSÃO - 3 MARCHAS SINCRONIZADAS

01 Anel Retentor da Chaveta do Sincronizador da primeira velocidade
02 Mola do Sincronizador da primeira velocidade
03 Cubo do Sincronizador da primeira velocidade
04 Chaveta do Sincronizador da primeira velocidade
05 Mola do Sincronizador da primeira velocidade
06 Anel do Sincronizador da primeira velocidade
07 Bucha da Engrenagem secundária da primeira velocidade
08 Bucha da Engrenagem secundária da segunda velocidade
09 Anel do Sincronizador da segunda e terceira velocidades
10 Luva do Sincronizador da segunda e terceira velocidades
11 Chaveta do Sincronizador da segunda e terceira velocidades
12 Cubo do Sincronizador da segunda e terceira velocidades
13 Mola do Sincronizador da segunda e terceira velocidades
14 Anel do Sincronizador da segunda e terceira velocidades
15 Retentor de óleo da árvore primária
16 Anel elástico do sincronizador da segunda e terceira velocidades
17 Anel elástico do rolamento da árvore primária
18 Calço do rolamento da árvore primária
19 Rolamento da árvore primária
20 Defletor de óleo da árvore primária
21 Árvore primária
22 Anel elástico do rolamento da árvore primária
23 Sincronizador da segunda e terceira velocidades
24 Rolete do mancal das árvores primárias e secundárias
25 Espaçador dos roletes do eixo intermediário
26 Arruela do eixo intermediário
27 Eixo intermediário
28 Rolete do eixo intermediário
29 Luva do Sincronizador da primeira velocidade e engrenagem da marcha-à-ré
30 Rolamento da árvore secundária
31 Encosto do rolamento da árvore secundária
32 Bucha espaçadora da árvore secundária
33 Sincronizador da primeira velocidade
34 Engrenagem secundária da primeira velocidade
35 Engrenagem secundária da segunda velocidade
36 Porca castelo 7/8"-16 da árvore secundária
37 Arruela plana da árvore secundária
38 Árvore secundária
39 Arruela dianteira de encosto do eixo intermediário
40 Trem de engrenagem intermediário
41 Arruela traseira de encosto do trem intermediário
42 Arruela traseira de encosto do trem intermediário
43 Parafuso cabeça sextavada de fixação do defletor do rolamento da árvore primária
44 Junta de cobre do parafuso de fixação do defletor
45 Placa de trava do eixo intermediário
46 Eixo da engrenagem intermediária da marcha-à-ré
47 Anel distânciador da marcha-à-ré
48 Engrenagem intermediária da marcha-à-ré
49 Bucha especial da engrenagem intermediária da marcha-à-ré
50 Anel distânciador da marcha-à-ré
51 Defletor de óleo


As informações foram passadas pelo colega Sérgio Costa Lima Jr.
