Câmbio 3 marchas com a 1º sincronizada
Montagem dos macaquinhos das engrenagens de 1º e ré.

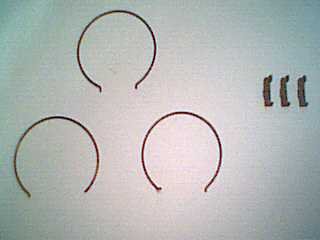

Você terá três macaquinhos e três anéis a seguir:
(sentido horário)
A) 1 anel c/ 2 abas curvas iguais.
B) 1 anel c/ 1 aba virada em 90º e 1 reta.
C) 1 anel c/ 1 aba levemente curva e 1 reta..
use somente os macaquinhos dos modelos originais, ou seja os maciços, não use os ocos porque correm o risco de quebrarem.
|
|

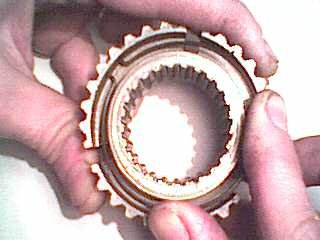

Encaixe o anel "A" na cavidade que entrará a engrenagem da 1º, como na foto abaixo.
|
|

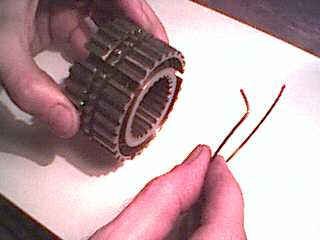

Pegue o anel "B" e faça uma argola na ponta no local que já esta virado em 90º.
|
|

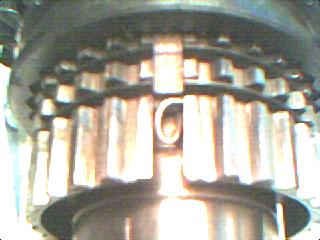

Vá regulando a argola de forma que encaixe na cavidade e coloque o anel "B" no primeiro rasgo, o mais próximo da bucha que fecha o conjunto.
|
|

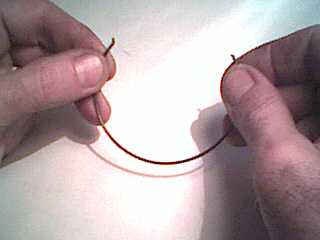

Abra um pouco o anel "C" para ganhar pressão.
|
|

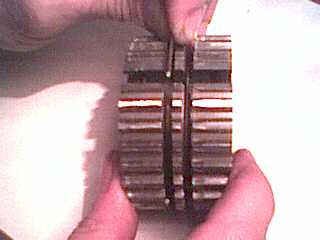

Coloque-o no outro rasgo, ele vai servir de mola mantendo os macaquinhos abertos.
|
|

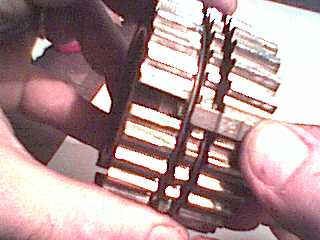

Encaixe as abas dos macaquinhos um a um sob o anel "B", como eu disse anteriormente o anel "C" manterá o conjunto em pressão para fora. Você vai precisar de um pouco de paciência e habilidade com os dedos para segurar todos ao mesmo tempo. Se precisar peça a ajuda de alguém.
|
|
Agora é só colocar a engrenagem da ré, aos poucos vá tirando os dedos e colocando-a no lugar, use uma chave de fenda para apertar os macaquinhos para baixo da engrenagem.
|
|

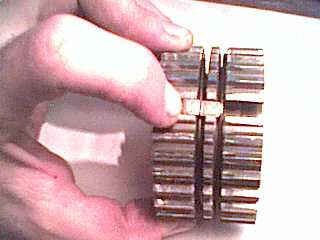

Aqui você vê em destaque o conjunto montado, abaixo a bucha que fecha o conjunto e acima a engrenagem da ré segurando os macaquinhos.
CUIDADO ao movimentar a engrenagem sobre os macaquinhos, se passar do ponto vão escapar.
|
|
As informações foram passadas pelo colega Sérgio Costa Lima Jr.
